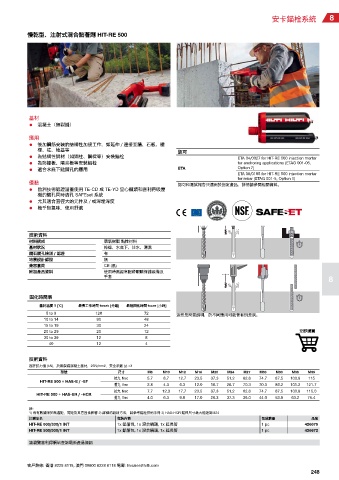

Page 12 - 喜利得 (香港) 產品目錄

安卡錨栓系統 8

慢乾型、注射式混合黏著劑 HIT-RE 500

基材
● 混凝土（無裂縫）

應用
● 後加鋼筋安裝的結構性加接工作，如延伸 / 連接至牆、石板、樓
梯、柱、地基等 認可
● 為結構性鋼材（如鋼柱、鋼樑等）安裝錨栓
ETA 04/0027 for HIT-RE 500 injection mortar
● 為防撞板、隔音板等安裝錨栓 for anchoring applications (ETAG 001-05,
● 適合水底下鎚鑽孔的應用 ETA Option 7)
ETA 08/0105 for HIT-RE 500 injection mortar
for rebar (ETAG 001-5, Option 1)
優點
認可和測試報告只適用於指定產品，詳情請參閱相關資料。
● 歐洲技術認證涵蓋使用 TE-CD 或 TE-YD 空心鑽頭和喜利得吸塵
機的鑽孔同時清孔 SAFEset 系統
● 尤其適合直徑大的元件及 / 或深埋深度
● 幾乎無氣味，使用舒適

技術資料
材料構成 環氧樹脂 黏性材料
基材狀況 乾燥、水底下、注水、潮濕
鑽石鑽孔檢測 / 認證 有
地震設計認證 無
兼容套筒 CB (黑)
附加產品資料 使用時需經常配帶眼睛保護裝備及
手套
8

固化時間表
基材溫度 T [˚C] 最長工作時間 twork [分鐘] 最短固化時間 tcure [小時]
5 to 9 120 72
這些是簡要說明，於不同應用可能會有所差別。
10 to 14 90 48
15 to 19 30 24
20 to 29 20 12 立即購買
30 to 39 12 8
40 12 4

技術資料
容許抗力值 (kN)，於無裂縫混凝土基材，25N/mm2，安全系數 (γ) =3
型號 尺寸 M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39
拉力, Nrec 5.7 8.7 12.7 23.5 37.3 51.2 62.6 74.7 87.5 100.9 115
HIT-RE 500 + HAS-E / -EF
剪力, Vrec 2.8 4.3 6.3 12.0 16.7 26.7 70.3 70.3 86.2 101.2 121.7
拉力, Nrec 7.7 12.3 17.7 23.5 37.3 51.2 62.6 74.7 87.5 100.9 115.0
HIT-RE 500 + HAS-ER / -HCR
剪力, Vrec 4.0 6.3 9.0 17.0 26.3 37.3 36.0 44.0 53.9 63.2 75.4
註:
1) 所有數據限於無邊距，間距及其它因素影響 2) 詳細的設計方法，請參考錨栓技術手冊 3) HAS-HCR 錨桿尺寸最大能達到M24
訂購品名 包裝內容 包裝數量 品號
HIT-RE 500/330/1 INT 1x 鋁箔包, 1x 混合噴頭, 1x 延長管 1 pc 426675
HIT-RE 500/500/1 INT 1x 鋁箔包, 1x 混合噴頭, 1x 延長管 1 pc 426672

請瀏覽喜利得網站查詢最新產品資訊

客戶熱線: 香港 8228 8118, 澳門 00800 8228 8118 電郵: hksales@hilti.com
248
