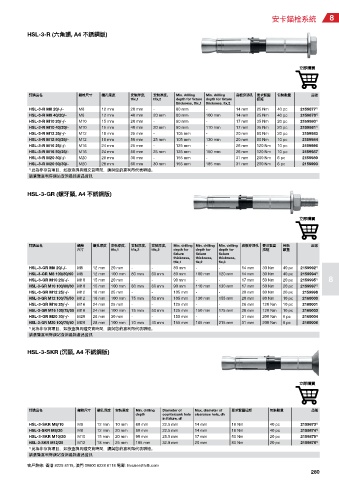

Page 44 - 喜利得 (香港) 產品目錄

安卡錨栓系統 8

HSL-3-R (六角頭, A4 不銹鋼版)

立即購買

訂購品名 錨栓尺寸 鑽孔深度 安裝厚度, 安裝厚度, Min. drilling Min. drilling 底板穿通孔 要求緊固 包裝數量 品號
tfix,1 tfix,2 depth for fixture depth for fixture 扭矩
thickness, tfix,1 thickness, fix,2
HSL-3-R M8 20/-/- M8 12 mm 20 mm - 80 mm - 14 mm 25 Nm 40 pc 2159877 1)
HSL-3-R M8 40/20/- M8 12 mm 40 mm 20 mm 80 mm 100 mm 14 mm 25 Nm 40 pc 2159878 1)
HSL-3-R M10 20/-/- M10 15 mm 20 mm - 90 mm - 17 mm 35 Nm 20 pc 2159980 1)
HSL-3-R M10 40/20/- M10 15 mm 40 mm 20 mm 90 mm 110 mm 17 mm 35 Nm 20 pc 2159981 1)
HSL-3-R M12 25/-/- M12 18 mm 25 mm - 105 mm - 20 mm 80 Nm 20 pc 2159983
HSL-3-R M12 50/25/- M12 18 mm 50 mm 25 mm 105 mm 130 mm 20 mm 80 Nm 10 pc 2159984
HSL-3-R M16 25/-/- M16 24 mm 25 mm - 125 mm - 26 mm 120 Nm 10 pc 2159986
HSL-3-R M16 50/25/- M16 24 mm 50 mm 25 mm 125 mm 150 mm 26 mm 120 Nm 10 pc 2159987
HSL-3-R M20 30/-/- M20 28 mm 30 mm - 155 mm - 31 mm 200 Nm 6 pc 2159989
HSL-3-R M20 60/30/- M20 28 mm 60 mm 30 mm 155 mm 185 mm 31 mm 200 Nm 6 pc 2159990
1) 此為非存貨項目，如欲查詢具體交貨時間，請與您的喜利得代表聯絡。
請瀏覽喜利得網站查詢最新產品資訊

HSL-3-GR (螺牙頭, A4 不銹鋼版)

立即購買

訂購品名 錨栓 鑽孔深度 安裝厚度, 安裝厚度, 安裝厚度, Min. drilling Min. drilling Min. drilling 底板穿通孔 要求緊固 包裝 品號
尺寸 tfix,1 tfix,2 tfix,3 depth for depth for depth for 扭矩 數量
fixture fixture fixture
thickness, thickness, thickness,
tfix,1 fix,2 fix,3
HSL-3-GR M8 20/-/- M8 12 mm 20 mm - - 80 mm - - 14 mm 30 Nm 40 pc 2159992 1)
HSL-3-GR M8 100/80/60 M8 12 mm 100 mm 80 mm 60 mm 80 mm 100 mm 120 mm 14 mm 30 Nm 40 pc 2159994 1)
HSL-3-GR M10 20/-/- M10 15 mm 20 mm - - 90 mm - - 17 mm 50 Nm 20 pc 2159995 1) 8
HSL-3-GR M10 100/80/60 M10 15 mm 100 mm 80 mm 60 mm 90 mm 110 mm 130 mm 17 mm 50 Nm 20 pc 2159997 1)
HSL-3-GR M12 25/-/- M12 18 mm 25 mm - - 105 mm - - 20 mm 80 Nm 20 pc 2159998
HSL-3-GR M12 100/75/50 M12 18 mm 100 mm 75 mm 50 mm 105 mm 130 mm 155 mm 20 mm 80 Nm 10 pc 2160000
HSL-3-GR M16 25/-/- M16 24 mm 25 mm - - 125 mm - - 26 mm 120 Nm 10 pc 2160001
HSL-3-GR M16 100/75/50 M16 24 mm 100 mm 75 mm 50 mm 125 mm 150 mm 175 mm 26 mm 120 Nm 10 pc 2160003
HSL-3-GR M20 30/-/- M20 28 mm 30 mm - - 155 mm - - 31 mm 200 Nm 6 pc 2160004
HSL-3-GR M20 100/70/40 M20 28 mm 100 mm 70 mm 40 mm 155 mm 185 mm 215 mm 31 mm 200 Nm 6 pc 2160006
此為非存貨項目，如欲查詢具體交貨時間，請與您的喜利得代表聯絡。
1)
請瀏覽喜利得網站查詢最新產品資訊

HSL-3-SKR (沉頭, A4 不銹鋼版)

立即購買

訂購品名 錨栓尺寸 鑽孔深度 安裝厚度 Min. drilling Diameter of Max. diameter of 要求緊固扭矩 包裝數量 品號
depth countersunk hole clearance hole, dh
in fixture, df
HSL-3-SKR M8/10 M8 12 mm 10 mm 80 mm 22.5 mm 14 mm 18 Nm 40 pc 2159873 1)
HSL-3-SKR M8/20 M8 12 mm 20 mm 80 mm 22.5 mm 14 mm 18 Nm 40 pc 2159874 1)
HSL-3-SKR M10/20 M10 15 mm 20 mm 90 mm 25.5 mm 17 mm 50 Nm 20 pc 2159875 1)
HSL-3-SKR M12/25 M12 18 mm 25 mm 105 mm 32.9 mm 20 mm 80 Nm 20 pc 2159876 1)
1) 此為非存貨項目，如欲查詢具體交貨時間，請與您的喜利得代表聯絡。
請瀏覽喜利得網站查詢最新產品資訊

客戶熱線: 香港 8228 8118, 澳門 00800 8228 8118 電郵: hksales@hilti.com
