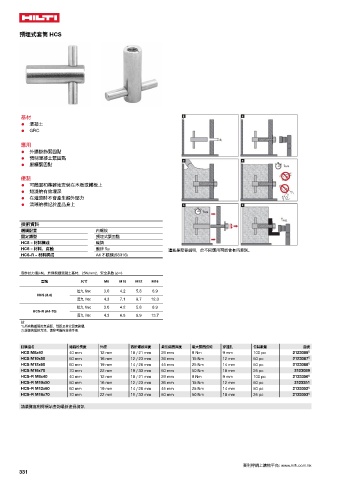

Page 95 - 喜利得 (香港) 產品目錄

預埋式套筒 HCS

基材
● 混凝土
● GRC

應用
● 外牆掛飾緊固點
● 預制混凝土緊固點
● 廚櫃緊固點

優點
● 可簡單和準確地安裝在木板或鐵板上
● 短淺的有效埋深
● 在灌漿時不會產生額外壓力
● 清晰的標記於產品身上

技術資料
鑽頭配置 內螺紋
固定類型 預埋式緊固點
HCS – 材料構成 碳鋼
HCS – 材料，腐蝕 鍍鋅 5μ 這些是簡要說明，於不同應用可能會有所差別。
HCS-R – 材料構成 A4 不銹鋼(SS316)

容許抗力值(kN)，於無裂縫混凝土基材，25N/mm2，安全系數 (γ)=3
型號 尺寸 M8 M10 M12 M16

拉力, Nrec 3.0 4.2 5.8 6.9
HCS (8.8)
剪力, Vrec 4.3 7.1 9.7 12.3
拉力, Nrec 3.0 4.2 5.8 6.9
HCS-R (A4-70)
剪力, Vrec 4.3 6.8 9.9 13.7
註:
1) 所有數據限於無邊距，間距及其它因素影響.
2) 詳細的設計方法，請參考錨栓技術手冊.
