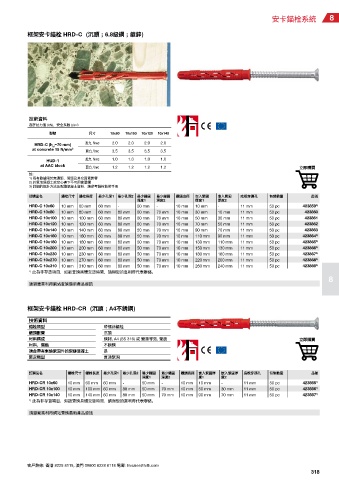

Page 82 - 喜利得 (香港) 產品目錄

安卡錨栓系統 8

框架安卡錨栓 HRD-C（沉頭；6.8級鋼；鍍鋅）

技術資料
容許抗力值 (kN)，安全系數 (γ)=3
型號 尺寸 10x80 10x100 10x120 10x140
拉力, Nrec 2.0 2.0 2.0 2.0
HRD-C (h =70 mm)
ef
at concrete 15 N/mm 2
剪力, Vrec 3.5 3.5 3.5 3.5
HUD-1 拉力, Nrec 1.0 1.0 1.0 1.0
at AAC block
剪力, Vrec 1.2 1.2 1.2 1.2 立即購買
註:
1) 所有數據限於無邊距，間距及其它因素影響
2) 於氧泡混凝土或空心磚下不可用衝擊鑽
3) 詳細的設計方法及裂縫混凝土資料，請參考錨栓技術手冊

8

框架安卡錨栓 HRD-CR（沉頭；A4不銹鋼）

技術資料
錨栓類型 帶螺絲錨栓
鑽頭配置 沉頭
材料構成 鋼材, A4 (SS 316) 或 雙重等效, 聚胺 立即購買
材料，腐蝕 不銹鋼
適合帶有剩餘緊固件的裂縫混凝土 是
固定類型 貫通緊固

客戶熱線: 香港 8228 8118, 澳門 00800 8228 8118 電郵: hksales@hilti.com
318
