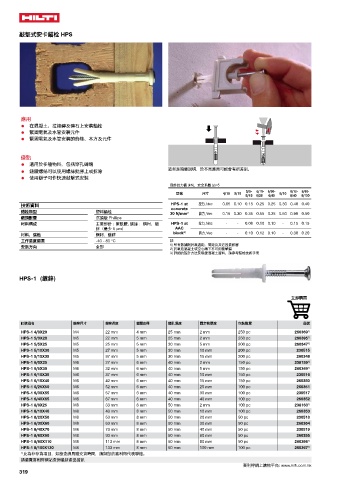

Page 83 - 喜利得 (香港) 產品目錄

敲擊式安卡錨栓 HPS

應用
● 在混凝土、拉結磚及磚石上安裝錨栓
● 緊固電氣及水管安裝元件
● 緊固電氣及水管安裝的飾條、木方及元件

優點
● 通用於多種物料，包括穿孔磚塊
這些是簡要說明，於不同應用可能會有所差別。
● 鎚鑽螺絲可以使用螺絲批擰上或拆除
● 使用鎚子可作快速敲擊式安裝
容許抗力值 (kN)，安全系數 (γ)=5
5/5- 6/10- 6/30- 8/10- 8/60-
型號 尺寸 4/10 5/10 8/10
5/15 6/25 6/40 8/40 8/100
技術資料 HPS-1 at 拉力, Nrec 0.05 0.10 0.15 0.25 0.25 0.30 0.40 0.40
concrete
錨栓類型 塑料錨栓
30 N/mm 2 剪力, Vrec 0.15 0.30 0.35 0.55 0.35 0.50 0.90 0.50
鑽頭配置 沉頭版 Phillips
材料構成 主要部份：聚酰胺, 螺絲： 鋼材，鍍 HPS-1 at 拉力, Nrec - - 0.08 0.10 0.10 - 0.15 0.15
鋅（最少 5 μm） AAC
block 2) 剪力, Vrec - - 0.10 0.12 0.10 - 0.30 0.20
材料，腐蝕 鋼材，鍍鋅
工作溫度範圍 -40 - 80 °C 註:
1) 所有數據限於無邊距，間距及其它因素影響
安裝方向 全部
2) 於氧泡混凝土或空心磚下不可用衝擊鑽
3) 詳細的設計方法及裂縫混凝土資料，請參考錨栓技術手冊

HPS-1（鍍鋅）

立即購買

訂購品名 錨栓尺寸 錨栓長度 鑽頭直徑 鑽孔深度 固定物厚度 包裝數量 品號
HPS-1 4/0X20 M4 22 mm 4 mm 25 mm 2 mm 250 pc 260369 1)
HPS-1 5/0X20 M5 22 mm 5 mm 25 mm 2 mm 250 pc 260395 1)
HPS-1 5/5X25 M5 25 mm 5 mm 30 mm 5 mm 200 pc 260347 1)
HPS-1 5/10X30 M5 27 mm 5 mm 30 mm 10 mm 200 pc 230515
HPS-1 5/15X35 M5 37 mm 5 mm 30 mm 15 mm 200 pc 260348
HPS-1 6/0X25 M6 27 mm 6 mm 40 mm 2 mm 150 pc 238159 1)
HPS-1 6/5X30 M6 32 mm 6 mm 40 mm 5 mm 150 pc 260349 1)
HPS-1 6/10X35 M6 37 mm 6 mm 40 mm 10 mm 150 pc 230516
HPS-1 6/15X40 M6 42 mm 6 mm 40 mm 15 mm 150 pc 260350
HPS-1 6/25X50 M6 52 mm 6 mm 40 mm 25 mm 100 pc 260351
HPS-1 6/30X55 M6 57 mm 6 mm 40 mm 30 mm 100 pc 230517
HPS-1 6/40X65 M6 67 mm 6 mm 40 mm 40 mm 100 pc 260352
HPS-1 8/0X25 M8 33 mm 8 mm 50 mm 2 mm 100 pc 238160 1)
HPS-1 8/10X40 M8 43 mm 8 mm 50 mm 10 mm 100 pc 260353
HPS-1 8/20X50 M8 53 mm 8 mm 50 mm 20 mm 50 pc 230518
HPS-1 8/30X60 M8 63 mm 8 mm 50 mm 30 mm 50 pc 260354
HPS-1 8/40X70 M8 73 mm 8 mm 50 mm 40 mm 50 pc 230519
HPS-1 8/60X90 M8 93 mm 8 mm 50 mm 60 mm 50 pc 260355
HPS-1 8/80X110 M8 113 mm 8 mm 50 mm 80 mm 50 pc 260356 1)
HPS-1 8/100X130 M8 133 mm 8 mm 50 mm 100 mm 100 pc 260367 1)
1) 此為非存貨項目，如欲查詢具體交貨時間，請與您的喜利得代表聯絡。
請瀏覽喜利得網站查詢最新產品資訊
喜利得網上購物平台: www.hilti.com.hk
319
